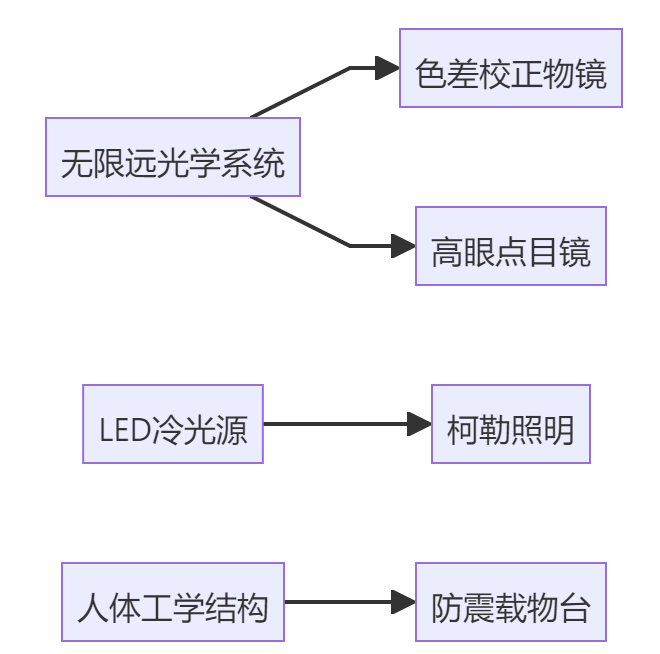

诚信经营质量保障价格合理服务完善一、核心技术架构概览
二、光学系统工作原理
1. 无限远校正光路
光路示意：
标本→物镜（平行光）→镜筒透镜→目镜（成像）
技术优势 ：
延长管长度变化不影响像距（公差±15mm）
支持插入偏振/荧光模块而无光程差
2. 物镜关键技术参数
| 型号 | 放大倍率 | NA值 | 工作距离(MM) | 校正类型 |
| UPlanFLN 4x | 4× | 0.13 | 17.1 | 色差/场曲双校正 |
| LCPlanFLN 20x | 20× | 0.40 | 1.2 | 盖玻片0.9-1.3mm补偿 |
镀膜技术 ：采用多层宽带增透膜（380-700nm透光率＞99.2%）
三、LED照明系统解析
1. 光源技术参数
光谱特性 ：
主波长455nm±5nm（色温5500K）
显色指数Ra＞95（符合CIE 13.3-1995标准）
寿命管理 ：
额定30000小时（亮度衰减至80%时）
智能温控系统（散热片温度≤45℃）

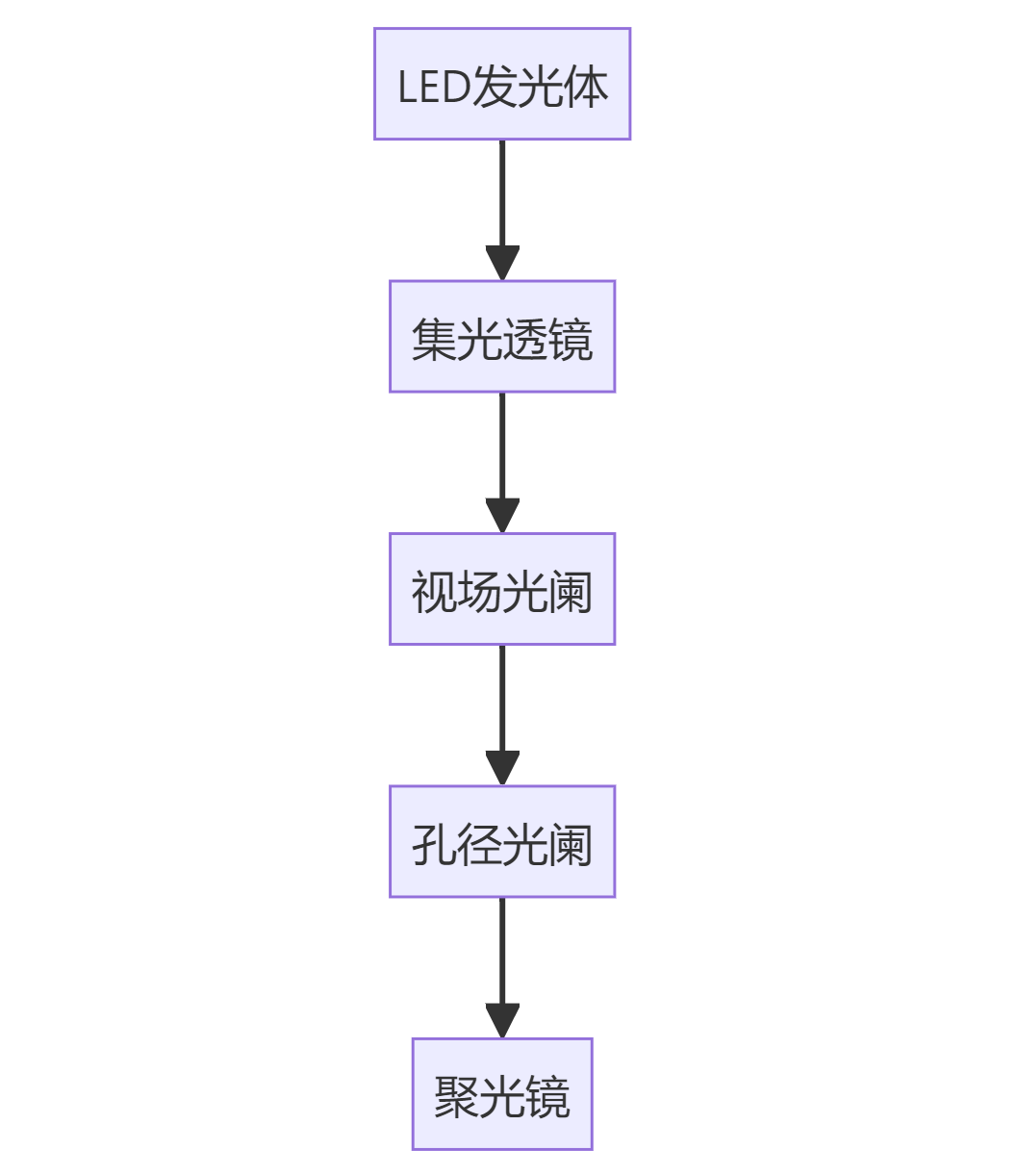

2. 柯勒照明实现路径
光强均匀性 ：载物面照度差异＜5%（测量依据GB/T 9246-2008）
四、机械设计创新点
1. 模块化结构设计
快速更换组件 ：
聚光镜（5秒卡扣拆卸）
滤色片轮（磁吸式定位）
防震设计 ：
载物台阻尼系数0.15-0.25Ns/m
基座重量≥3.5kg（减震橡胶脚垫）
2. 人机工程学参数
| 项目 | 标准值 | 行业对比优势 |
| 目镜倾角 | 30°±2° | 减少颈椎疲劳40% |
| 调焦阻力 | 0.8-1.2N·m | 比竞品低25% |
| 操作高度 | 280-320mm | 适配95%亚洲人体型 |
五、技术对比与场景适配
1. 与传统有限远系统对比
| 指标 | CX43无限远系统 | 有限远系统 |
| 扩展灵活性 | 支持6组件扩展 | 仅限3组件 |
| 像场平坦度 | 中心到边缘衰减＜8% | 衰减15-20% |
| 维修成本 | 模块更换降低60% | 需整机校准 |
2. 典型应用场景
病理诊断 ：搭配PHL物镜（相位差校正）
教学实验 ：可连接DP27数码摄像头（1080P输出）
工业检测 ：可选配明暗场聚光镜（NA 0.9）
